BÜHNENTECHNISCHE ANLAGEN

Im Wesentlichen werden hier die bühnentechnischen Anlagen gezeigt. Die Darstellung ist symbolhaft und - was das Gebäude und seine Gestaltung und Ausstattung anbelangt - natürlich unvollständig. Sie soll aber als Ergänzung zu den Fotos dienen und andeuten, wie der Bau konzipiert ist.

Von Dipl.-Ing. HILDEBRAND HARAND


Bild I: Blick auf die Bühnenebene vom Zuschauerraum.

Grün: Transportdrehscheibe (Durchmesser 32 m). Rot/hellblau: 3 Hubpodien. Gelb: Spieldrehbühne (Durchmesser 15 m). Blau: Seiten- und Hinterbühne mit Positionierung für je 3 Bühnenwägen.

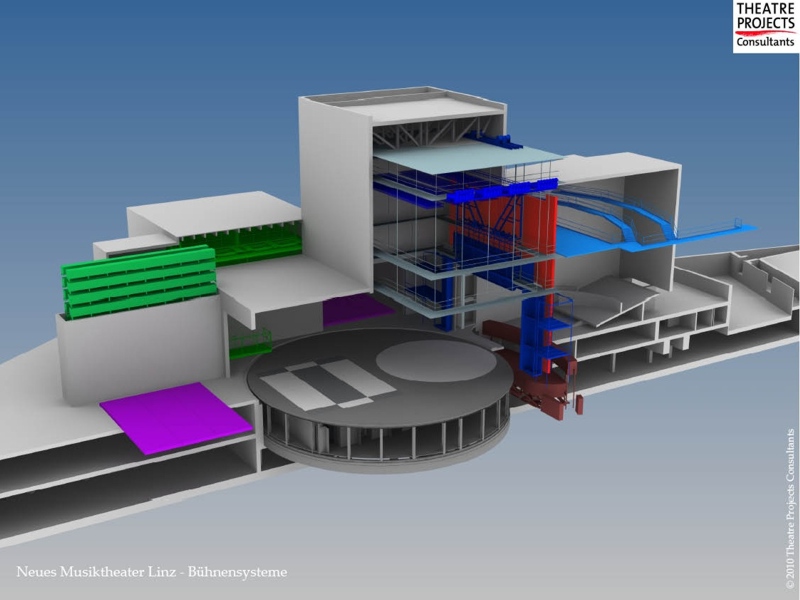

Bild II: Symbolischer Schnitt durch das Gebäude.

Hellgrau: die Struktur des Hauses, rechts der Saal (Auditorium), ganz rechts die aufgeschnittene Studiobühne, darüber - nicht dargestellt - der Eingangsbereich, links, im 1. und 2. UG, die Garagen, Blick Richtung Westbahn. Dunkelgrau Mitte: Transportdrehscheibe. Rechts daneben: Bühnenöffnung: Dunkel-blau: Technisches Portal, rot: eiserner Vorhang. Dunkelrot: Podien im Orchestergraben. Über dem Saal: mittelblau: Vorbühnendecke und div. Stege (Beleuchtungsbrücken). Über der Drehschei-be: hellblau: Schnürboden mit Obermaschinerie (Prospektzüge etc.), technische Galerien. Links der Drehscheibe und hinter ihr: Violett: Seiten- und Hinterbühne. Senkrecht grün: Prospektlager. Grün im Hintergrund: Kulissenlager.
